煤气发生炉构造种类很多，根据煤气排出方式分为上吸式、下吸式、平吸式。根据机械化程度不同有人工(装卸料人工操作)，机械化的(装卸料机械操作)和半机械化的。按炉体构造分，有炉体固定的和炉体转动的，今后机械化的煤气发生炉炉作重点介绍。

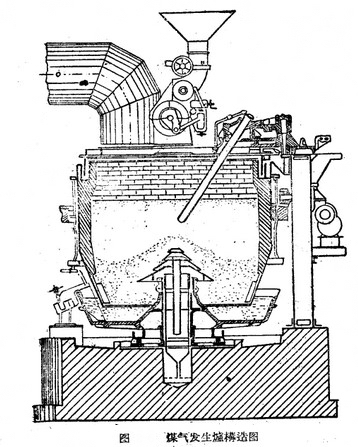

    机械化的煤气发生炉由以下各项构成：炉体、加料装置、卸料装置和搅拌装置。如图所示。

1、炉体：钢板外壳，内衬耐火砖，为了达到隔热目的，二者之间还可填以隔热材料(浮石、矽藻土等。)耐火砖与钢板厚度为300毫米，钢板厚8~10毫米，在炉拱及炉体上，设有搅拌孔，观察孔及入孔，以便操作和检修之用。
2、加料设备：为了保证煤气成分稳定，操作可靠及人员安全，要求加料设备能够连续进行，且下料均匀，密闭良好，避免煤气漏出。
    连续加煤器由转筒组成，加料斗将煤加至筒的上部，筒转动时煤即落入炉中，筒中有隔板起密闭作用，隔板与周围距离极小，减少煤气逸出，双鼓式机械加料器如图所示。
3、卸料装置：炉栅型式有转动的和不转动的两种，一般所用的转动炉栅以0.17~1.5转/小时转动，使炉渣降入灰盘，沿灰犁卸出，此种装置可以保证灰渣连续卸出，并且良好的炉栅装置能使鼓风沿截面均匀地分布，保证气化的均匀性。
4、搅拌装置：有人工搅拌与机械搅拌两种，采用机械搅拌可使煤在炉内分布均匀，反映作用增强，得到较好质量的煤气，有结焦性质的煤，更要采用机械搅拌装置。
此种煤气发生炉由于加煤、出灰是间歇的，因此煤气成分的波动大，虽然它的生产能力小，劳动量较大，但比机械化发生炉所用的设备及材料少，修建时间短，投资少。
