回转窑链条的悬挂方式分类

    在湿法干燥带悬挂链条,回转窑链条主要是增加传热面积,加强传热,加速料浆水分的蒸发,因而回转窑的预烧能力提高,窑的长度可以缩短,同时链条还起收尘作用,减少飞尘,降低料耗,其收尘效率可达60%左右。另外,还有利于物料向窑前运动,打碎泥巴圈等。一般要求出链条带物料温度控制在100℃左右,水分0%~3%;热端出链条物料温度控制在200~300℃;有的控制在250~350℃,最高不能超过400℃。为了防止链条被烧坏,热端烟气温度不宜太高。热端链条采用耐热钢。
    湿法窑的链条带长度一般占全窑长的20%~30%。
链条悬挂方法:
(1)自由垂挂法
    自由垂挂法一段挂在窑体上,另一端自由垂下,链条长度为干燥带有效内径的0.6~0.7,。其优点是:安装检修比较容易,可达较高的悬挂密度,且气体流通阻力小,收尘效率较好。主要缺点是堆积多,对衬料磨损大,易击碎料球,使热端扬尘大,没有帮助物料向前运动的能力。

回转窑链条自由垂挂法

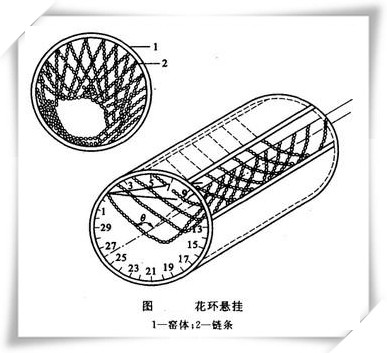

(2)花环悬挂法
    花环悬挂法的链条两端挂在不同横断面的窑体上,成花环状斜挂着,花环链条最低点到窑内表面距离为窑有效内径的0.3~0.4。与垂挂法比较其主要优点是:对衬料磨损和料球破坏性小,对粘结在窑体上的泥巴圈有刨削作用,有利于物料运动。另外在链条面积相同的情况下,花环链条的传热效果要比垂挂链条高,根据计算,花环链条(中心角120°)暴露在空间的传热面积占总面积60%,而垂挂仅占40%。主要缺点是安装检修较复杂,当有断链时,这条断链就要与其他完整的链条结成疙瘩,阻碍物料前进,严重时倒浆;气流阻力较大;悬挂密度不能太高等。

回转窑链条花环悬挂法

    花环斜挂分热端先起和冷端先起两种挂法。当窑回转时,花环链条先从料层中升起的一端靠近出料端的称为热端先起。热端先起,物料前进速度快。反之称为冷端先起。
(3)周边式挂法
    周边式挂法的链条两端悬挂在窑体上,这种挂法适用于热端,主要用于预热由链条带出来的物料,以加强物料的预烧,稳定热工制度。也可用于干法窑尾。

回转窑链条周边式挂法

(4)蛛网式挂法
    蛛网式挂法主要适用于链条带的冷端,收尘效果较好,由于没有链条堆积现象,所以对物料阻力不大。
    链环形式有圆形和椭圆形两种。圆形主要优点是:链条单位长度的传热面积较椭圆形大,环之间接触点不固定,故磨损均匀,使用寿命较长。但圆形链的高温下易变形被拉成椭圆形,故一般不用在热端,而用在塑性上。

回转窑链条蛛网式挂法
